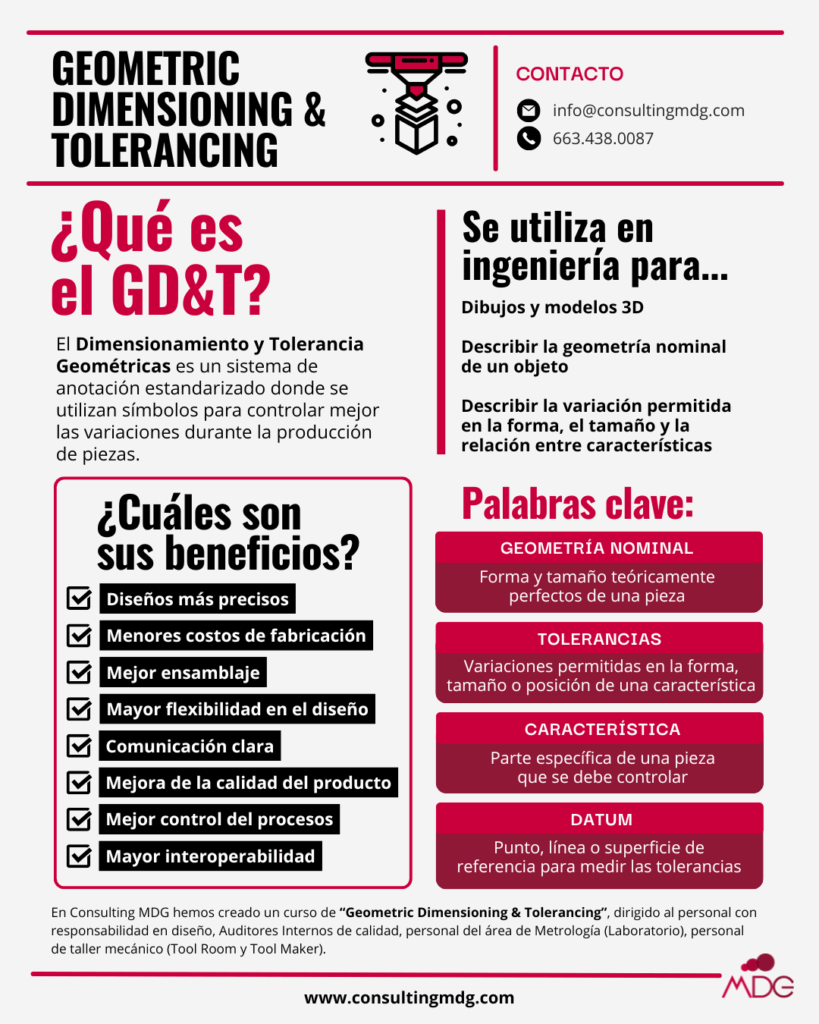

¿Qué es el dimensionamiento y tolerancia geométricas?
El Dimensionamiento y Tolerancia Geométricas es un sistema de anotación que utiliza símbolos para comunicar las propiedades de una pieza a fabricar, junto con las tolerancias permitidas.
Antes de continuar, vamos a definirte 4 conceptos que son muy importantes y vas a volver a encontrar mientras lees este artículo.
- La geometría nominal es la forma y tamaño teóricamente perfectos de una pieza.
- Las tolerancias son las variaciones permitidas en la forma, el tamaño o la posición de una característica.
- Una característica es una parte específica de una pieza que se debe controlar.
- Datum es un punto, línea o superficie de referencia para medir las tolerancias geométricas.
Ahora sí, continuemos…
¿Quién debería conocer sobre este tema?
Este sistema se utiliza en ingeniería para dibujos y modelos 3D, porque permite describir la geometría nominal de un objeto y la variación permitida en la forma, el tamaño y la relación entre características. Los ingenieros y fabricantes utilizan el dimensionamiento y la tolerancia geométrica para controlar mejor las variaciones durante la producción, lo que puede resultar en ahorros de costos y un diseño más preciso.
¿Qué beneficios obtengo al usar GD&T?
El uso de GD&T proporciona varios beneficios al proceso de diseño y fabricación de piezas. Algunos de ellos son los siguientes:
- Un diseño más preciso, porque ermite definir con mayor claridad las tolerancias y las intenciones de diseño.
- Menores costos de fabricación, porque al definir mejor las tolerancias, se pueden utilizar métodos de fabricación más eficientes y menos costosos.
- Mejor ensamblaje, porque ayuda a garantizar que las piezas se ajusten correctamente durante el ensamblaje, incluso con variaciones en la fabricación.
- Mayor flexibilidad en el diseño, porque permite a los diseñadores definir tolerancias que se ajueten a las necesidades específicas de cada pieza.
- Comunicación clara, porque permite comunicar de forma clara y precisa las tolerancias a los fabricantes y a los inspectores.
¿Qué tipos de tolerancias geométricas puedo encontrar?
El GD&T es un estándar global que se basa en elementos y características, y cada uno de ellos está especificado por un control distinto. Estos símbolos de tolerancia se clasifican en grupos, por ejemplo:
- Tolerancia de forma: Se aplican a características o elementos simples (individuales) de una característica, en especial para controlar planitud, rectitud, circularidad y cilindricidad.
- Tolerancia de orientación: Se aplican a características relacionadas o a los elementos de línea de una característica relacionada, como paralelismo, perpendicularidad y angulosidad.
- Tolerancia de ubicación: Se aplican para describir la posición, concéntricidad y simetría entre las características.
- Tolerancia de perfil: Definición de la forma de un perfil en relación con un datum, y se aplica a elementos lineales de una característica sencilla (similar a rectitud) o a todos los puntos de una característica sencilla (similar a planitud).
- Tolerancia de Alabeo: Indica que la zona de tolerancia está limitada dentro de cualquier plano perpendicular al eje, mediante dos círculos concéntricos, y se utiliza para controlar la forma y la posición de elementos cilíndricos.
En Consulting MDG sabemos que GD&T es un sistema fundamental en ingeniería que ayuda a los diseñadores a comunicar sus intenciones de diseño de forma precisa y a los fabricantes a producir piezas que cumplen con los requisitos de calidad, funcionalidad y costo. Por eso hemos creado un curso de “Geometric Dimensioning & Tolerancing”, dirigido al personal con responsabilidad en diseño, Auditores Internos de calidad, personal del área de Metrología (Laboratorio), personal de taller mecánico (Tool Room y Tool Maker).
Si te interesa conocer el temario, contáctanos. Será un placer ayudarte.
